所属类别：电动执行器
产品名称：防爆导叶电机（
防爆导叶马达）
产品简介 :

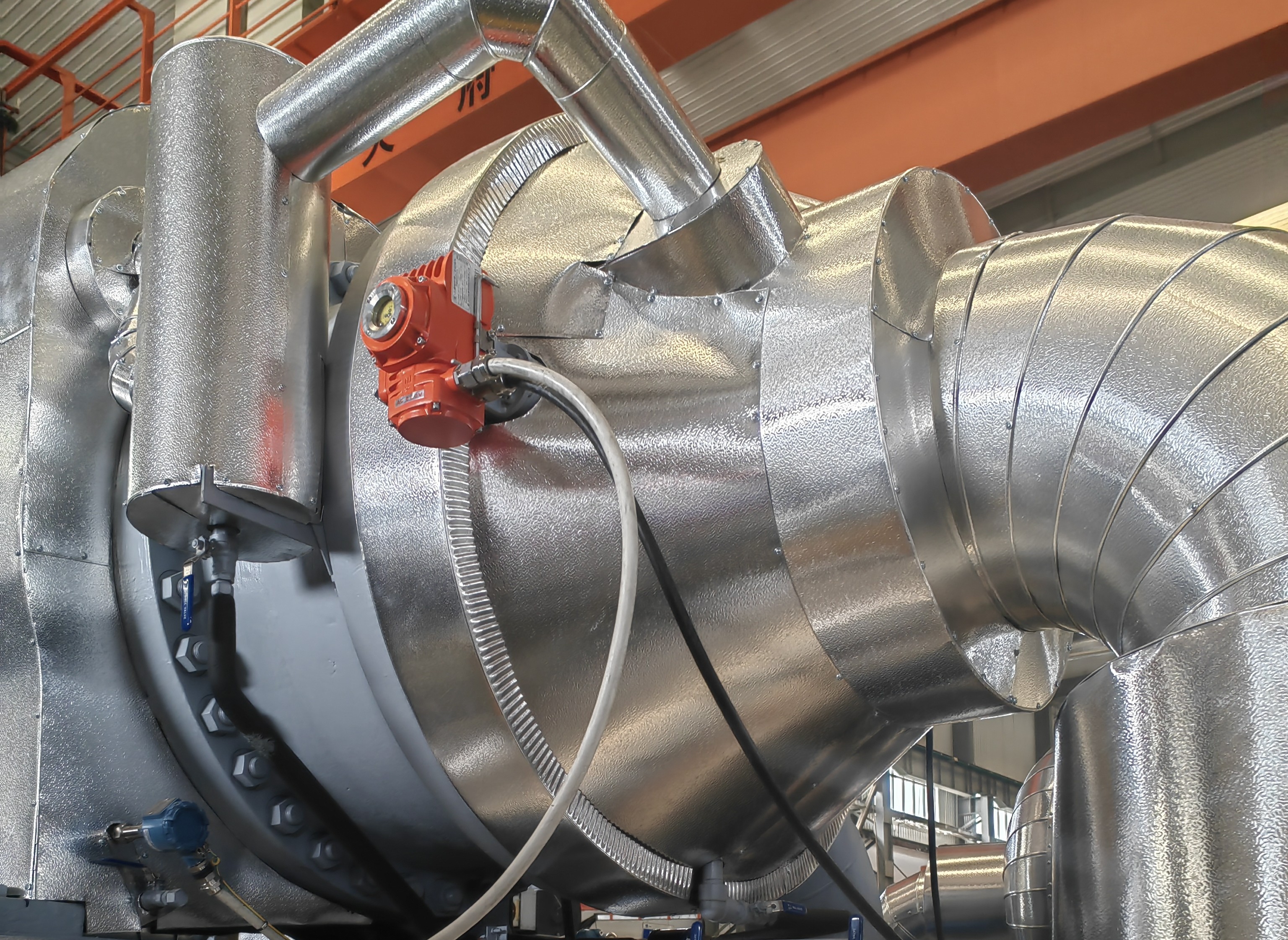

防爆导叶电机 是中央空调调节送风量和温度的核心部件，防爆等级达到行业最高等级 Ex db ⅡC T6 Gb，适用于易燃易爆环境，通过控制导叶开合角度改变气流方向与大小。在自动调节系统中，根据调节仪表信号的变化，执行0～90°旋转来控制开度。导叶电机作为一种关键的动力驱动装置，主要用于精准操控导叶的运转，进而实现对各类流体（如水、空气等）的流量、压力及流向的有效调控。
|
DDS开关调试专利技术：
旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试！
从原来5步调试到DDS技术的1步到位！我们懂你的烦恼
简单的一步调试，只需要一个内六角扳手按照你预设的角度
轻松旋转刻度盘上的调试螺钉到达位置。
DDS开关调试技术专利号：ZL2014 2 0595730.6
|
|
|
PPD专利定位技术：
定位精度提高5倍达到±0.1%，电位器使用寿命提高2倍达到100万次。
PPD专利定位技术专利号：ZL2010 2 0225919.8
|
|
超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！
电动执行器10万次寿命检测报告（如右图）
|
|
1、体积小，重量轻，方便管道上各角度安装，适用各种复杂管道、工况需求。
2、执行器密封标准为执行器整体浸入水中，无气泡泄漏。适合户外露天工况。
3、产品电气元件及各种精密零件，均采用进口部件，有效保证产品的高品质和可靠性。
适配各种旋转类风门挡板，液体耦合器等旋转类机械定位转动的开关及调节控制。
（表一）电动执行机构标准型号及规格：
|
防爆导叶电机
|
|
型号
|
DY-50-Ex
|
DY-100-Ex
|
DY-200-Ex
|
DY-400-Ex
|
DY-600-Ex
|
|
输出扭矩
|
50N·m
|
100N·m
|
200N·m
|
400N·m
|
600N·m
|
|
动作时间
|
15S
|
30S
|
30S
|
30S
|
45S
|
|
回转角度
|
0~110°
|
0~110°
|
0~110°
|
0~110°
|
0~110°
|
|
电机功率
|
AC24V
|
10W
|
25W
|
|
|
|
|
AC110V
|
10W
|
25W
|
40W
|
90W
|
90W
|
|
AC220V
|
10W
|
25W
|
40W
|
90W
|
90W
|
|
AC380V
|
6W
|
15W
|
30W
|
40W
|
40W
|
|
DC24V
|
13W
|
25W
|
40W
|
70W
|
70W
|
|
额定电流
|
AC24V
|
1.5A
|
2.12A
|
|
|
|
|
AC110V
|
0.24A
|
0.57A
|
0.63A
|
1.12A
|
1.18A
|
|
AC220V
|
0.15A
|
0.30A
|
0.35A
|
0.64A
|
0.67A
|
|
AC380V
|
0.07A
|
0.10A
|
0.19A
|
0.29A
|
0.29A
|
|
DC24V
|
1.28A
|
2.03A
|
3.12A
|
7.8A
|
8.0A
|
|
整机重量
|
4.5Kg
|
5.0Kg
|
9.0Kg
|
9.5Kg
|
10.0Kg
|
|
绝缘电阻
|
≥50MΩ/500VDC
|
|
耐压等级
|
DC24V: 500V 1分钟 AC110V: 1000V 1分钟
AC220V: 1500V 1分钟 AC380V: 2000V 1分钟
|
|
防护等级
|
IP67
|
|
防爆等级
|
Ex db ⅡC T6 Gb
|
|
安装方位
|
360°可调
|
|
电气接口
|
2-M20x1.5防爆堵头使用时用户根据选用电缆加装相应的防爆电缆接头
|
|

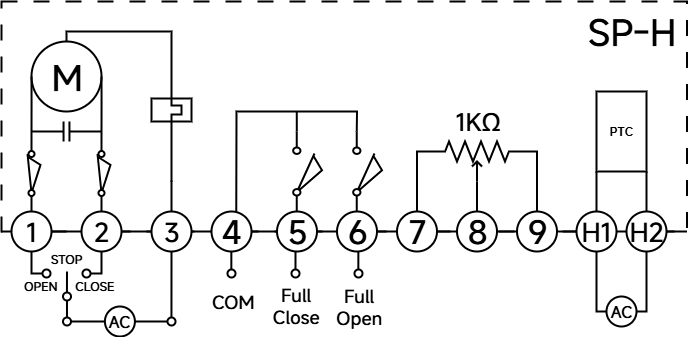

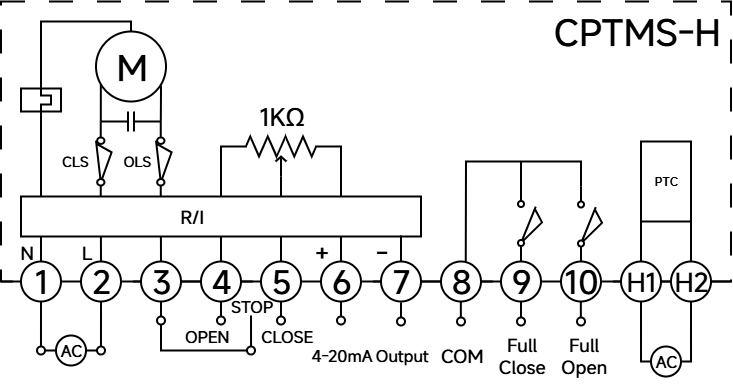

控制电路
|
S型/MS型/PIU型/SP型/PCU型/CPT型/G型/H型
|
|
选装功能
|
◆除湿加热器◆无源触点开关◆过力矩保护◆现场保护单元
|
|
检测标准
|
JB/T8219-2016, GB/T 3836.1-2021, GB/T 3836.2-2021
|
(表二)附加特殊功能可按客户要求装备
|

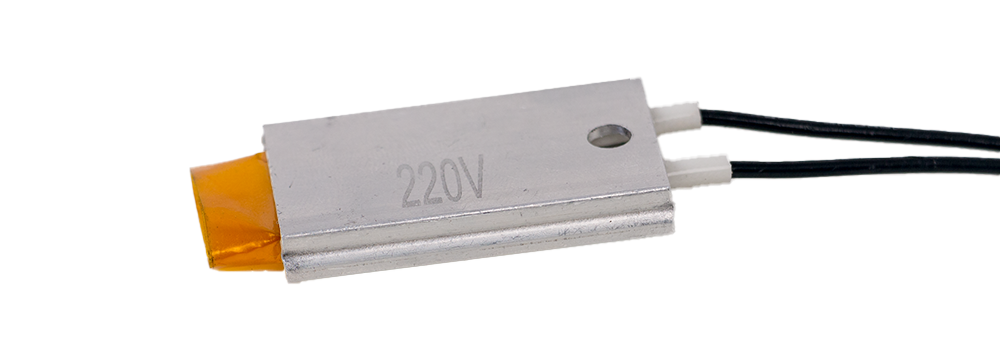

▲除湿加热器
|
|
★选型举例：
DY-100-Ex 表示:输出力矩为100N·M。
