防爆电动执行器

所属类别：电动执行器

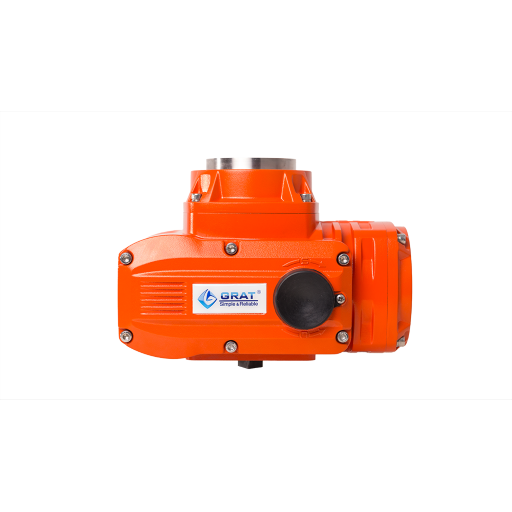

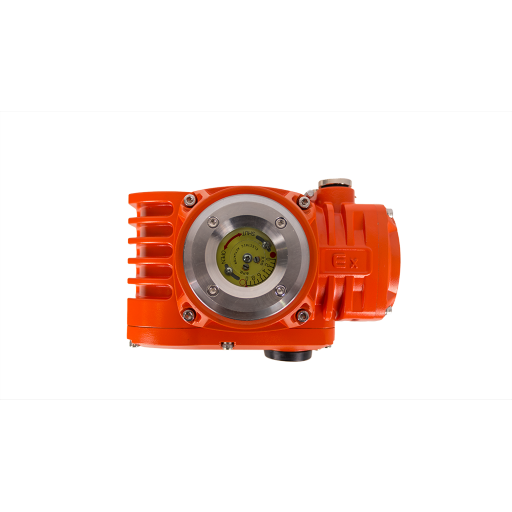

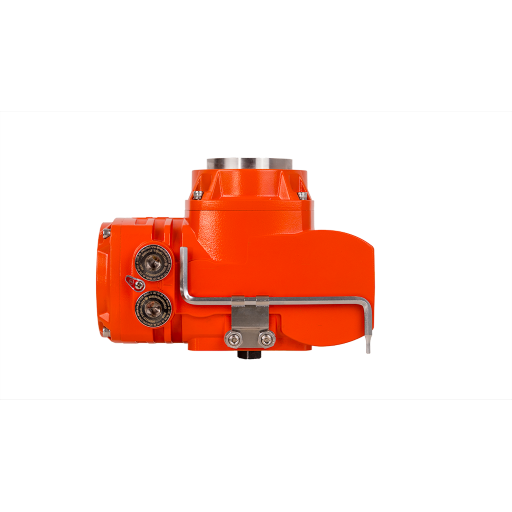

产品名称：防爆电动执行器(防爆电动执行机构)
产品简介: EA系列防爆产品的防爆结构符合GB/T3836.1-2021《爆炸性环境第一部分:设备通用要求》及 GB/T3836.2-2021《爆炸性环境第二部分:由隔爆外壳“d”保护的设备》的有关规定并采用整体隔爆结构。产品各防爆部件组成的防爆外壳可以承受爆炸性气体混合物在壳内爆炸所产生的爆炸压力，并可以阻止壳内的爆炸向壳外的爆炸性气体环境传播，即使产品内部产生爆炸时也不会传播到壳外并引爆壳外的爆炸性气体混合物。

防爆等级

本产品的防爆等级为： ExdⅡCT6Gb
Ex：防爆标志
d:防爆类型,指代防爆方式为“隔爆型
Ⅱ: 是除煤矿外的其他爆炸性气体环境用电气设备。
C：爆炸级别，该级别决定执行机构各防爆结合面的尺寸（宽度和间隙）
T6:温度组别，表示允许执行机构最高表面温度为85℃
Gb：设备保护级别
注：ⅡB的设备可以用于ⅡA设备的使用条件，同样，ⅡC的设备可以用于ⅡA和ⅡB设备的使用条件，因此，防爆级别ⅡC＞ⅡB＞ⅡA 在GB/T3836.1-2021 附录 B 中详细列出了可燃性气体，蒸汽的级别及温度组别用户在选型或使用时可以自行查阅.
【特别提示】产品使用场所周围的爆炸性介质的种类和组别必须与本产品所允许选用的介质及组别相一致，否则在本产品非适用环境下不能起到防爆功效

防爆型特点

隔爆结合面长度大于等于12.5mm，隔爆间隙小于等于0.15mm；阻止内部爆炸传播到外壳周围爆炸性气体环境。引线环氧树脂胶封长度大于等于20mm；避免电机启动时，杂散磁场流动电流电路间歇性中断产生火花。螺纹隔爆结合面有效啮合长度大于等于8mm，有效啮合扣数大于等于5扣；保证内部点燃时不传爆。玻璃环氧树脂胶粘结合面大于等于10mm；保证足够强度且密封无泄漏。

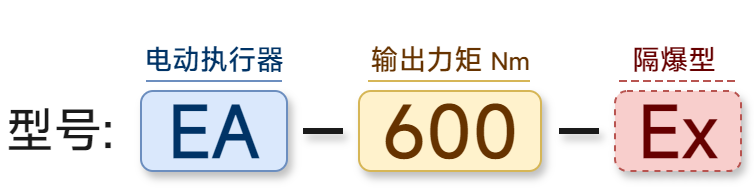

型号表示方法

输出力矩Nm，包括50/100/200/400/600；

EA-600-Ex 表示：输出力矩为600N·M的电动隔爆执行机构

undefined

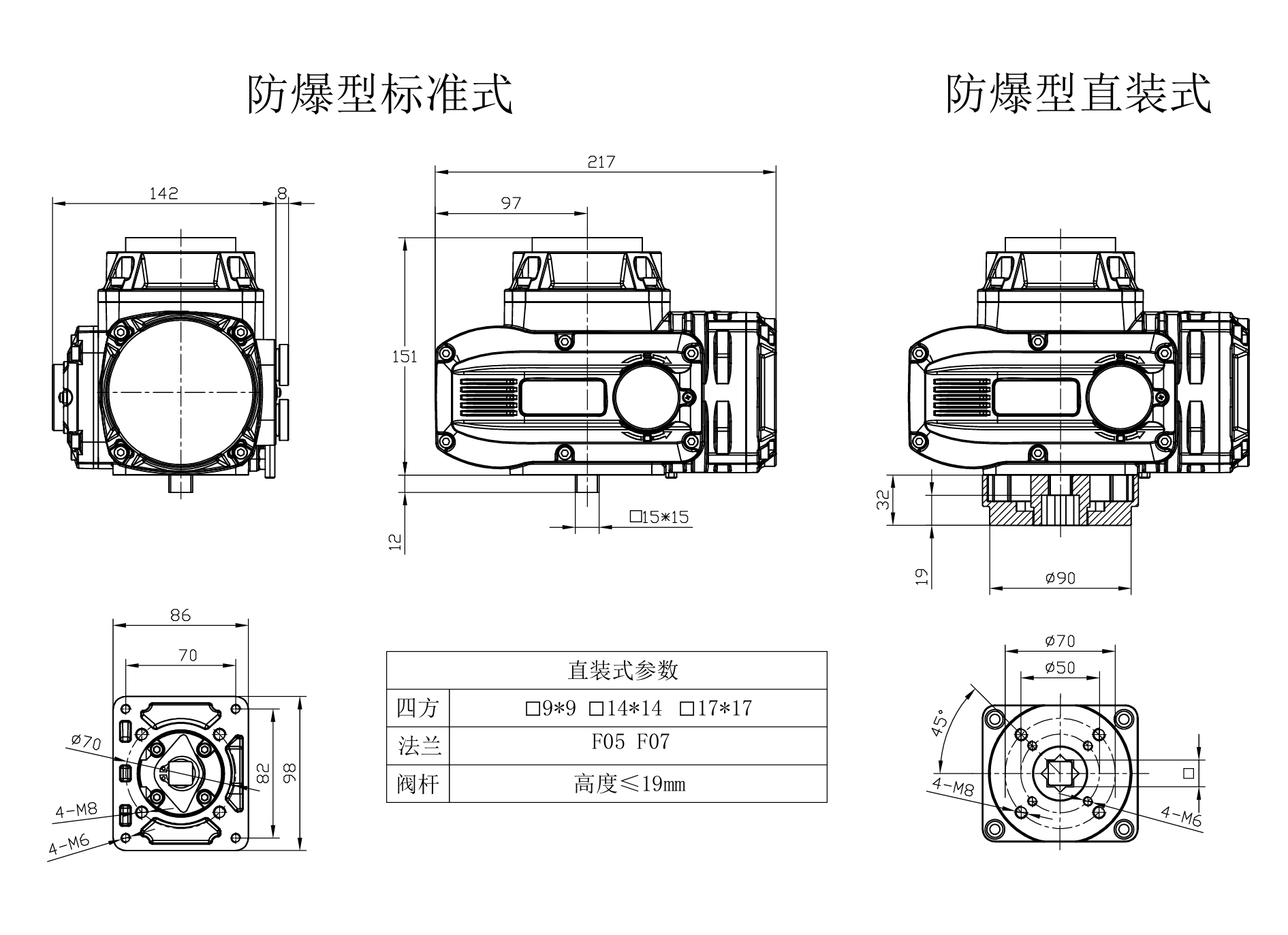

EA-50/100-Ex 防爆系列外形尺寸

EA-200/400/600-Ex 防爆系列外形尺寸

控制电路	型号代码	电路图	视频地址
开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。	S		点击查看
开关动作模式：输出无源触点信号。结构：带两个中间位置开关。	MS		点击查看
开关动作模式：输出 0～1000Ω反馈信号。结构：带500Ω或1KΩ电位器。	PIU		点击查看
开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。结构：带电位器和中间位置开关。	SP		点击查看
开关动作模式：输出4～ 20mA阀位反馈信号。结构：带1KΩ电位器和R/I变换器。	CPT		点击查看
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1kΩ电位器和控制模块（伺服放大器）。	PCU		点击查看
通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。	G		点击查看
通过外部直流电源向电路输出模拟量信号控制开启，关闭程序，并输出一组对应全开，全闭位置的模拟量信号。	PCU-DC24
通过外部三相电源倒相电路输出三相交流开关量控制开启，关闭操作并输出一组对应全开，全闭位置的无源触电信号。	H		点击查看
数字模块-DC-电路图	DC
数字模块-AC-电路图	AC
