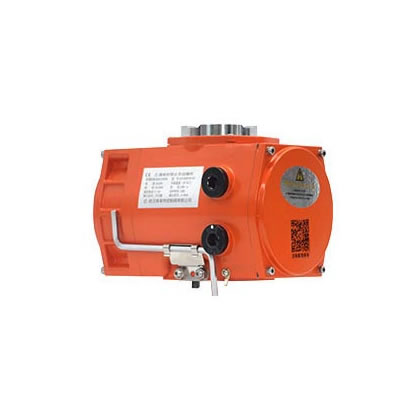

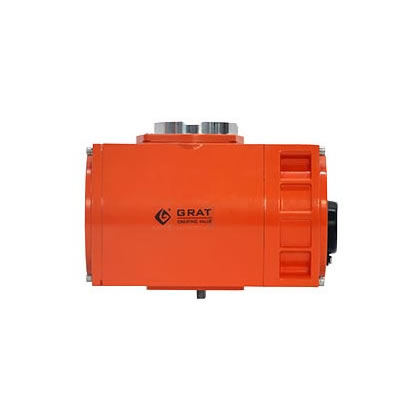

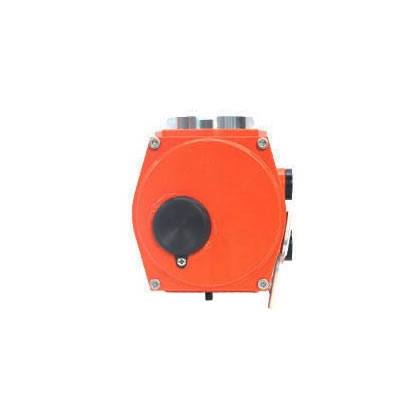

部分回转防爆电动执行器

所属类别：电动执行器
产品名称：防爆电动执行器(防爆电动执行机构)
型号：部分回转
产品简介 :
TA系列防爆产品的防爆结构符合GB38361-2000《爆炸性气体环境用电气设备第一部份:通用要求》及GB3836.2-2000 《爆炸性气体环境用电气设备第二部分:防爆型“d”》的有关规定并采用整体隔爆结构。

产品各防爆部件组成的防爆外壳可以承受爆炸性气体混合物在壳内爆炸所产生的爆炸压力并可以阻止壳内的爆炸向壳外的爆炸性气体环境传播即使产品内部产生爆炸时也不会传播到壳外并引爆壳外的爆炸性气体混合物。

设计特点：
采用筒体式单腔设计将所有电气、机械部件全部封藏于坚固壳体之内有效隔离引燃源

采用优质铝合金外壳强度高瞬间抗爆压力1.6MPa耐压、耐热、耐寒性好

各防爆面采用圆形止口间隙配合CNC精密加工隔爆性能稳定可靠

各防爆面同时配用"o”型圈密封防护等级IP68

输出级采用0-360蜗轮可实现0-24圈回转

全系配S05211安装盘与阀门配合方便简洁

多种电源兼容设计可满足用户各种需求

采用功能性模块化设计灵活组态方使用户功能选用
密封性能为IP68等级

防爆等级:

TA防爆系列产品的防爆等级为: Exd ⅡCT6 GB (GB 3836-2000)

Ex：中国及国际电工委员会的防爆标志，表明电气设备符合GB3836和IEC60079中所列的一个或多个防爆型式

d:防爆类型指代防爆方式为“隔爆型

ⅡC:除Ⅰ类外的其他爆炸性气体环境用电气设备，即工厂用电气设备
注：ⅡB的设备可以用于ⅡA设备的使用条件，同样，ⅡC的设备可以用于ⅡA和ⅡB设备的使用条件，因此，防爆级别ⅡC＞ⅡB＞ⅡA

T4:温度组别表示允许执行机构最高表面温度为85℃

在GB3836.1-2000附录B中详细列出了可燃性气体蒸汽的级别及温度组别用户在选型或使用时可以自行查阅

【特别提示】产品使用场所周围的爆炸性介质的种类和组别必须与本产品所允许选用的介质及组别相一致

否则在本产品非适用环境下不能起到防爆功效

TA系列电子是一体化电动执行器输出力矩为50N.m——2500N.m，适配各种旋转类阀门（如：球阀，蝶阀）和风门挡板，液体耦合器等旋转类机械定位转动的开关及调节控制。

电动执行机构标准型号及规格：
点击具体型号可查看执行器具体参数：
如：点击Ex05可查看TA-Ex05执行器的具体参数。

型号		Ex05	Ex10	Ex20	Ex40	Ex60	Ex100	Ex160	Ex250
输出力矩		50Nm	100Nm	200Nm	400Nm	600Nm	1000Nm	1600Nm	2500Nm
动作时间		20S	30S	30S	30S	45S	30S	48S	75S
回转角度		0~90°	0~90°	0~90°	0~90°	0~90°	0~90°	0~90°	0~90°
电机功率		10W	25W	40W	90W	90W	120W	140W	140W
额定电流	AC110V	0.24A	0.57A	0.63A	1.12A	1.18A	1.93A	1.75A	1.75A
	AC220V	0.15A	0.23A	0.42A	0.68A	0.72A	0.96A	0.98A	1.03A
整机重量		4.5Kg	7.5Kg	8.0Kg	12Kg	12.5Kg	18.5Kg	19Kg	20Kg
推荐适配阀体	球阀	DN15-40	DN50-65	DN65-80	DN80-100	DN150-200	DN250-300	DN300	DN400
	蝶阀	DN32-50	DN50-125	DN150-200	DN200-250	DN300-DN400	DN400-600	DN600	DN700-800
输入信号		4~20mA/DC1~5VDC
输出信号		4~20mADC
基本误差		不超过±1%
回差		小于0.3%
死区		0.4%～1.5%可调
尼尔特性		0次
机构重复性误差		0%
绝缘电阻		100MΩ/500VDC
耐压等级		1500VAC 1分钟
防护等级		IP68
防爆等级		Exd ⅡCT6 GB
安装方位		360°可调
电气接口		2-M20x1.5防爆堵头使用时用户根据选用电缆加装相应的防爆电缆接头
环境温度		-30℃~+60℃
选装功能		◆除湿加热器 ◆无源触电开关 ◆过力矩保护 ◆现场保护单元

附加特殊功能可按客户要求装备

特殊功能选项	代号
▲力矩限制装置	ATS
▲支架，轴套	ZT
▲遥控装置	C
▲除湿加热器	H

★选型举例：

TA-100/PIU/30S/ATS 表示:输出力矩为100N·M，开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。

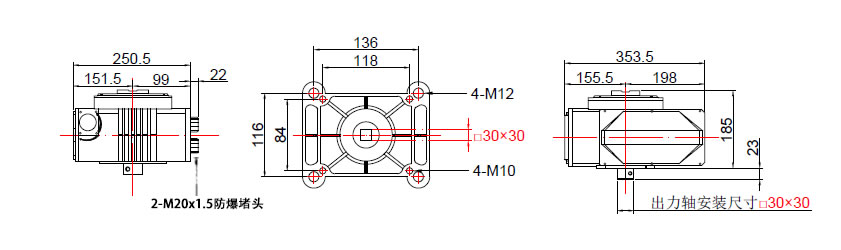

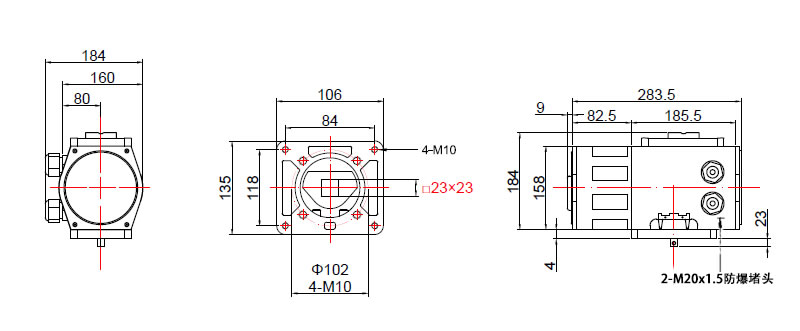

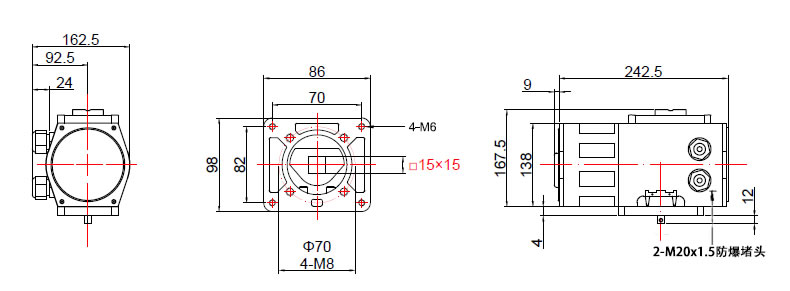

部分回转防爆电动执行器安装尺寸图：

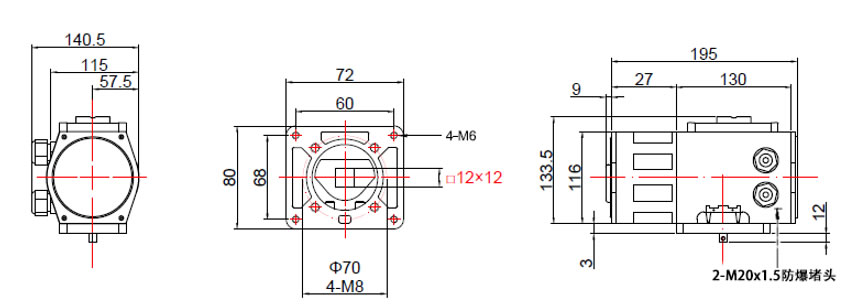

标准型-50NM：

推荐适配阀体	球阀	DN15-40(PN1.6MPa)
推荐适配阀体	蝶阀	DN32-50(PN1.6MPa)

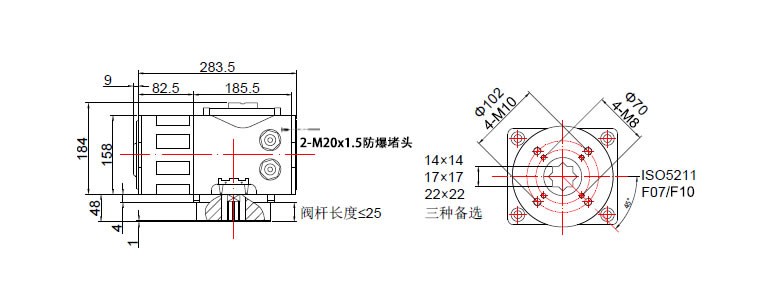

标准型－100/200NM：

推荐适配阀体	球阀	DN50-80
推荐适配阀体	蝶阀	DN50-200

标准型－400/600NM:

推荐适配阀体	球阀	DN80-200
推荐适配阀体	蝶阀	DN200-400

标准型-1000/1600/2500NM:

推荐适配阀体	球阀	DN250-400
推荐适配阀体	蝶阀	DN400-800

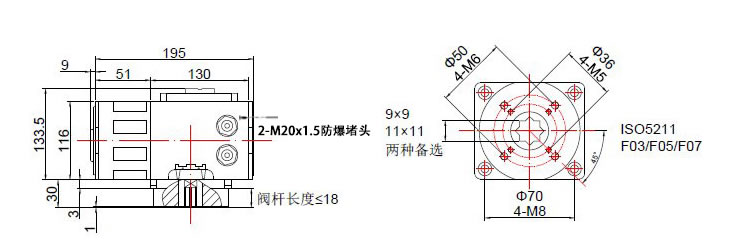

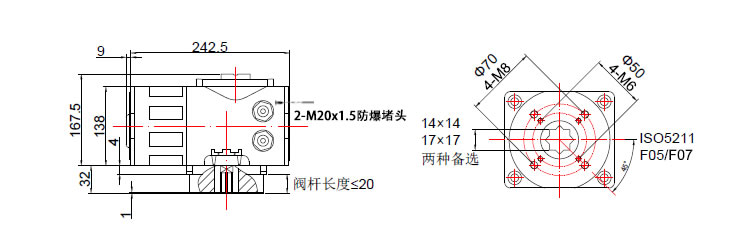

直装型-50NM:

推荐适配阀体	球阀	DN15-40
推荐适配阀体	蝶阀	DN32-50

直装型-100/200型:

推荐适配阀体	球阀	DN50-80
推荐适配阀体	蝶阀	DN50-200

直装型-400/600NM:

推荐适配阀体	球阀	DN80-200
推荐适配阀体	蝶阀	DN200-400

直装型-1000NM:

推荐适配阀体	球阀	DN250-300
推荐适配阀体	蝶阀	DN400-600

直装型-1600/2000NM:

推荐适配阀体	球阀	DN350
推荐适配阀体	蝶阀	DN700

控制电路	型号代码	电路图	视频地址
开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。	S		点击查看
开关动作模式：输出无源触点信号。结构：带两个中间位置开关。	MS		点击查看
开关动作模式：输出 0～1000Ω反馈信号。结构：带500Ω或1KΩ电位器。	PIU		点击查看
开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。结构：带电位器和中间位置开关。	SP		点击查看
开关动作模式：输出4～ 20mA阀位反馈信号。结构：带1KΩ电位器和R/I变换器。	CPT		点击查看
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1kΩ电位器和控制模块（伺服放大器）。	PCU		点击查看
通过外部交流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。	G		点击查看
通过外部三相电源倒相电路输出三相交流开关量控制开启，关闭操作并输出一组对应全开，全闭位置的无源触电信号。	H		点击查看
数字模块-DC-电路图	DC
数字模块-AC-电路图	AC
