所属类别：
电动执行器

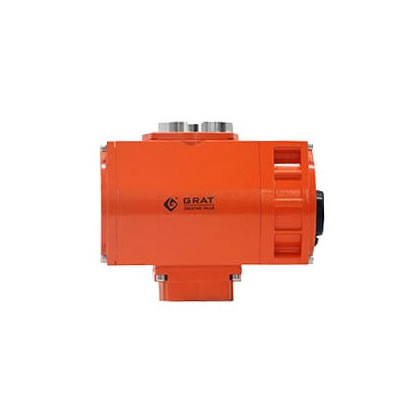

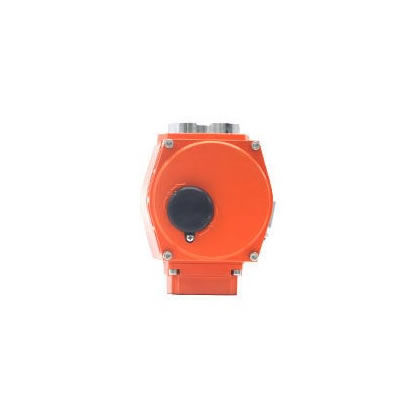

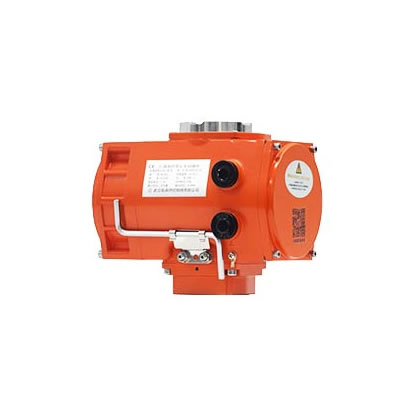

产品名称：防爆电动执行器(
多回转防爆电动执行机构)
型号：多回转
产品简介 :
多回转防爆电动执行机构是最新开发的精小型多回转防爆型电动执行机构产品防爆等级达到ExdⅡBT4 要求整机外壳防护IP68最大回转圈数可达25圈。同时具备多种电源设计可满足用户开关型、调节型、反馈型。一体式等多功能选择。产品外观精致独特、体积小、重量轻性能稳定可靠是中小口径的闸阀、截止阀、隔膜阀、旋塞阀等电动配套的理想选择。
设计特点：
采用筒体式单腔设计将所有电气、机械部件全部封藏于坚固壳体之内有效隔离引燃源
采用优质铝合金外壳强度高瞬间抗爆压力1.6MPa耐压、耐热、耐寒性好
各防爆面采用圆形止口间隙配合CNC精密加工隔爆性能稳定可靠
各防爆面同时配用"o”型圈密封防护等级IP68
输出级采用0-360蜗轮可实现0-24圈回转
全系配S05211安装盘与阀门配合方便简洁
多种电源兼容设计可满足用户各种需求
采用功能性模块化设计灵活组态方使用户功能选用
IP68防护等级
防爆等级:
MA防爆系列产品的防爆等级为: Exd ⅡCT6 GB (GB 3836-2000)
Ex:中国及国际电工委员会的防爆标志，表明电气设备符合GB3836和IEC60079中所列的一个或多个防爆型式
d:防爆类型指代防爆方式为“隔爆型
ⅡC:Ⅰ类外的其他爆炸性气体环境用电气设备，即工厂用电气设备
注：ⅡB的设备可以用于ⅡA设备的使用条件，同样，ⅡC的设备可以用于ⅡA和ⅡB设备的使用条件，因此，防爆级别ⅡC＞ⅡB＞ⅡA
T6:温度组别表示允许执行机构最高表面温度为85℃
Gb级(EPL Gb)：爆炸性气体环境用设备，具有“高”的保护级别，在正常运行或预期故障条件下不是点燃源。
在GB3836.1-2000附录B中详细列出了可燃性气体蒸汽的级别及温度组别用户在选型或使用时可以自行查阅
【特别提示】产品使用场所周围的爆炸性介质的种类和组别必须与本产品所允许选用的介质及组别相一致
否则在本产品非适用环境下不能起到防爆功效
MA系列电子是一体化电动执行器输出力矩为50N.m——2500N.m，适配各种旋转类阀门（如：球阀，蝶阀）和风门挡板，液体耦合器等旋转类机械定位转动的开关及调节控制。
电动执行机构标准型号及规格：
|
型号
|
Exm05
|
Exm10
|
Exm20
|
|
电源
|
AC110/220/380
|
AC110/220v380
|
AC110/220/380
|
|
电机功率
|
25W
|
70W
|
140W
|
|
额定电流
|
2.12/0.10A
|
8.0/0.29A
|
1.75/0.48A
|
|
标准输出
|
50Nm 5r/min
|
100Nm 5r/min
|
200Nm 5.6r/min
|
|
备选输出
|
80Nm 5r/min
|
——
|
100Nm 11.2r/min
|
|
回转圈数
|
25圈
|
25圈
|
25圈
|
|
整机重量
|
8
|
13
|
25
|
|
回差
|
小于0.3%
|
|
死区
|
0.4%～1.5%可调
|
|
尼尔特性
|
0次
|
|
机构重复性误差
|
0%
|
|
绝缘电阻
|
100MΩ/500VDC
|
|
耐压等级
|
1500VAC 1分钟
|
|
防护等级
|
IP68
|
|
安装方位
|
360°可调
|
|
电气接口
|
2-M20x1.5防爆堵头 使用时用户根据选用电缆加装相应的防爆电缆接头
|
|
环境温度
|
-30℃~+60℃
|
|
选装功能
|
◆除湿加热器 ◆无源触电开关 ◆过力矩保护 ◆现场保护单元
|
★选型举例：
MA-50/PIU/3R/45S 表示:输出力矩为50N·M，开关动作模式输出0~1KΩ信号。带力矩限制装置。多回转圈数为3圈。转一圈行程时间为45秒。
