所属类别：
电动执行器
产品名称：

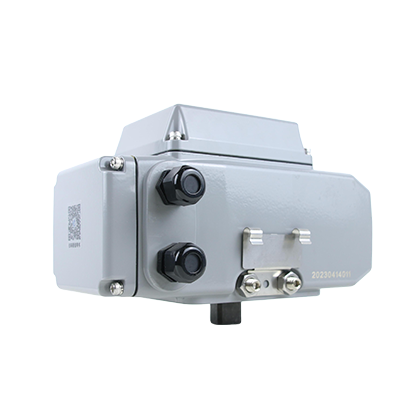

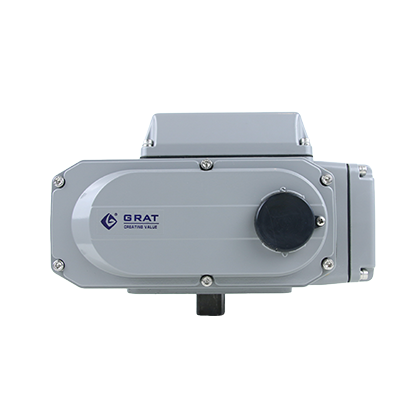

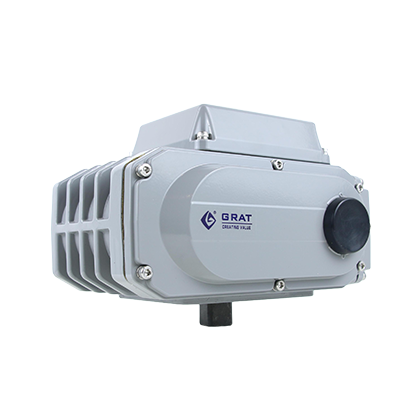

快开电动执行器
产品简介：
快开电动执行器适配快开需求的电动球阀、电动蝶阀等角行程电动快速开关阀门，用于压力高，压差大，电磁阀不能适用的快开场合。0-90°全行程：全开、全关单程动作时间3秒和 4秒（快速开关）。
适配阀门：球阀、V型调节阀、蝶阀、通风阀门、风门、风机、动态平衡阀、旋塞阀等各种部分回转阀门以及其他工业领域中的机械定位转动。
1、快速开启、关闭设计
实行0-90°全行程，全开、全关单程动作时间3秒和4秒
2、长寿命设计
超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！
3、DDS开关调试技术
DDS开关调试技术，直接式调试开关，改变了原来行业中电动阀，电动执行机构传统的繁琐调试步骤，直接简化到一步操作调试。
DDS开关调试技术专利号：ZL201420595730.6
旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准精确一步到位！（如图1-1）
图1-1 DDS开关调试技术
4、精小型设计
重量轻，仅相当于同类产品的1/3，即使在狭窄的控制柜中，也可以方便安装。
体积小，方便管道上各角度安装，适用各种复杂管道、工况需求。
5、IP68级密封性能
执行器密封标准--执行器整体浸入水下20m，无气泡泄漏。
6、高可靠性
产品电气元件及各种精密零件，均采用进口部件，有效保证产品的高品质和可靠性。
7、绝缘耐压性能
快开型电动执行器经过1500V耐高压测试无漏电，确保您的系统完全运行。
EA/EX系列快速开关一体化电动执行器输出力矩为10N.m——500N.m，适配各种旋转类阀门（如：球阀，蝶阀）和风门挡板，液体耦合器等旋转类机械定位转动的开关及调节控制。
（表一）快开型电动执行机构标准型号及规格：
|
型号
性能
|
10NM
|
20NM
|
50NM
|
75NM
|
100NM
|
200NM
|
500NM
|
|
动作时间
|
4S
|
4S
|
4S(EA)
6S(EX)
|
8S(EA)
6S(EX)
|
8S(EA)
6S(EX)
|
8S(EA)
6S(EX)
|
8S
|
|
回转角度
|
0-90°
0-360°
|
0-90°
0-360°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
|
电机功率
|
AC220V
|
10W
|
25W(EA)
10W(EX)
|
40W
|
90W(EA)
40W(EX)
|
90W
|
120W(EA)
90W(EX)
|
140W
|
|
AC380V
|
6W
|
15W(EA)
6W(EX)
|
30W
|
40W(EA)
30W(EX)
|
40W
|
90W(EA)
40W(EX)
|
120W
|
|
DC24V
|
13W(EA)
10W(EX)
|
25W(EA)
10W(EX)
|
35W(EA)
25W(EX)
|
70W(EA)
25W(EX)
|
70W
|
70W(EX)
|
|
|
额定电流
|
AC220V
|
0.16A(EA)
0.15A(EX)
|
0.32A(EA)
0.15A(EX)
|
0.35A(EA)
0.42A(EX)
|
0.54A(EA)
0.42A(EX)
|
0.64A(EA)
0.68A(EX)
|
0.96A(EA)
0.72A(EX)
|
1.03A
|
|
AC380V
|
0.07A
|
0.10A(EA)
0.07A(EX)
|
0.15A(EA)
0.19A(EX)
|
0.29A(EA)
0.19A(EX)
|
0.29A
|
0.45A(EA)
0.29A(EX)
|
|
|
DC24V
|
1.28A
|
2.03A(EA)
1.28A(EX)
|
3.57A(EA)
3.12A(EX)
|
5.13A(EA)
3.12A(EX)
|
3.04A(EA)
7.8A(EX)
|
8.0A(EX)
|
|
|
整机重量
|
2.5kg
|
3.5kg
|
8kg
|
8.5kg
|
9kg
|
20kg
|
22kg
|
|
|
球
阀
|
DN15
|
DN20
|
DN25-32
|
DN40
|
DN50-65
|
DN80-100
|
DN125-200
|
|
蝶
阀
|
DN40
|
DN50-65
|
DN80-100
|
DN125
|
DN150
|
DN200
|
DN250-300
|
|
电 源
|
AC220V AC380V DC24V AC110V DC220V 可选
|
|
精 度
|
回差≤0.5% 死区≤0.5% 反馈误差≤0.5%
|
|
绝缘电阻
|
DC24V:100MΩ/300VDC AC110/220V/380V/DC220V:100MΩ/500VDC
|
|
耐压等级
|
AC110V/220V/DC220V:1500VAC 1分钟 AC380V:1800VAC1分钟 DC24V:500VAC1分钟
|
|
防护等级
|
IP68（相当于将产品置于20M深水处无渗漏）
|
|
防爆等级
|
ExdⅡCT6Gb
|
|
限位组件
|
●电动操作时：全开全闭极限开关。
●手动操作时：机械挡块。
|
|
保护装置
|
过热保护器（自动恢复型）
|
|
安装方位
|
360°任意角度安装
|
|
电气接口
|
M20*1.5 防水电缆接头，电源线、信号线各一个
|
|
环境温度
|
-30℃--60℃
|
|
检测标准
|
JB/T8219-2016
|
接受0-360°范围内的各种非标准行程时间的定制开发
(表二)附加特殊功能可按客户要求装备
|
特殊功能选项
|
代号
|
|
▲力矩限制装置
|
ATS
|
|
▲支架，轴套
|
ZT
|
|
▲遥控装置
|
C
|
|
▲除湿加热器
|
H
|
★选型举例：
EA-100/PIU/4S/ATS 表示:输出力矩为100N·M，开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间4秒。
